الوصف

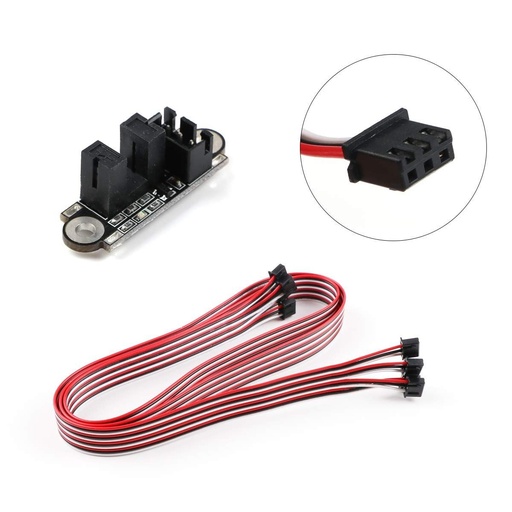

هذا المنتج هو عبارة عن حساس بصري لنهاية الشوط (Optical Endstop Switch)، وهو يُستخدم بشكل واسع في الطابعات ثلاثية الأبعاد (3D Printers) وماكينات الـ CNC لتحديد نقطة الصفر (Homing) أو منع المحاور من التجاوز المفرط.
إليك الوصف التفصيلي للمكونات:
1. الحساس البصري (The Sensor Module):
آلية العمل: يعتمد على مستشعر نفاذي (Photoelectric Transistor). يوجد "فراغ" بين طرفي الحساس الأسود؛ عندما يدخل جسم معتم (مثل قطعة معدنية أو بلاستيكية) في هذا الفراغ، ينقطع شعاع الأشعة تحت الحمراء، مما يرسل إشارة للوحة التحكم بتوقف المحرك.
المميزات: يتميز بدقة عالية جداً مقارنة بالمفاتيح الميكانيكية التقليدية، ولا يعاني من مشكلة "الارتداد" (Bouncing)، كما أنه يدوم طويلاً لعدم وجود أجزاء ميكانيكية تحتك ببعضها.
مؤشر LED: يحتوي عادةً على مؤشر ضوئي صغير على اللوحة الإلكترونية يضيء عند تفعيل الحساس.
2. الكابل (The Connection Cable):
النوع: كابل مسطح (Ribbon Cable) مكون من 3 أسلاك.
التوصيلات: يحتوي على 3 أطراف عادة ما تكون:
VCC: (التغذية، غالباً 5 فولت).
GND: (الأرضي).
Signal (SIG): (إشارة البيانات التي تذهب للوحة التحكم).
3. الموصلات (Connectors):
تأتي الأطراف بموصلات من نوع XH2.54 أو ما يشابهها، وهي القياسية لمعظم لوحات التحكم مثل (RAMPS, SKR, MKS).
الاستخدامات الشائعة:
تحديد نهاية المحاور (X, Y, Z) في الطابعات ثلاثية الأبعاد.
أجهزة الروبوتات التي تتطلب دقة عالية في تحديد المواقع.
استبدال المفاتيح الميكانيكية (Mechanical Limit Switches) لزيادة الموثوقية.
ملاحظة تقنية: عند التركيب، يجب التأكد من ترتيب الأسلاك (VCC, GND, SIG) وتوافقها مع دبابيس لوحة التحكم الخاصة بك لتجنب حدوث تماس كهربائي.
